Časový spínač pod vypínač

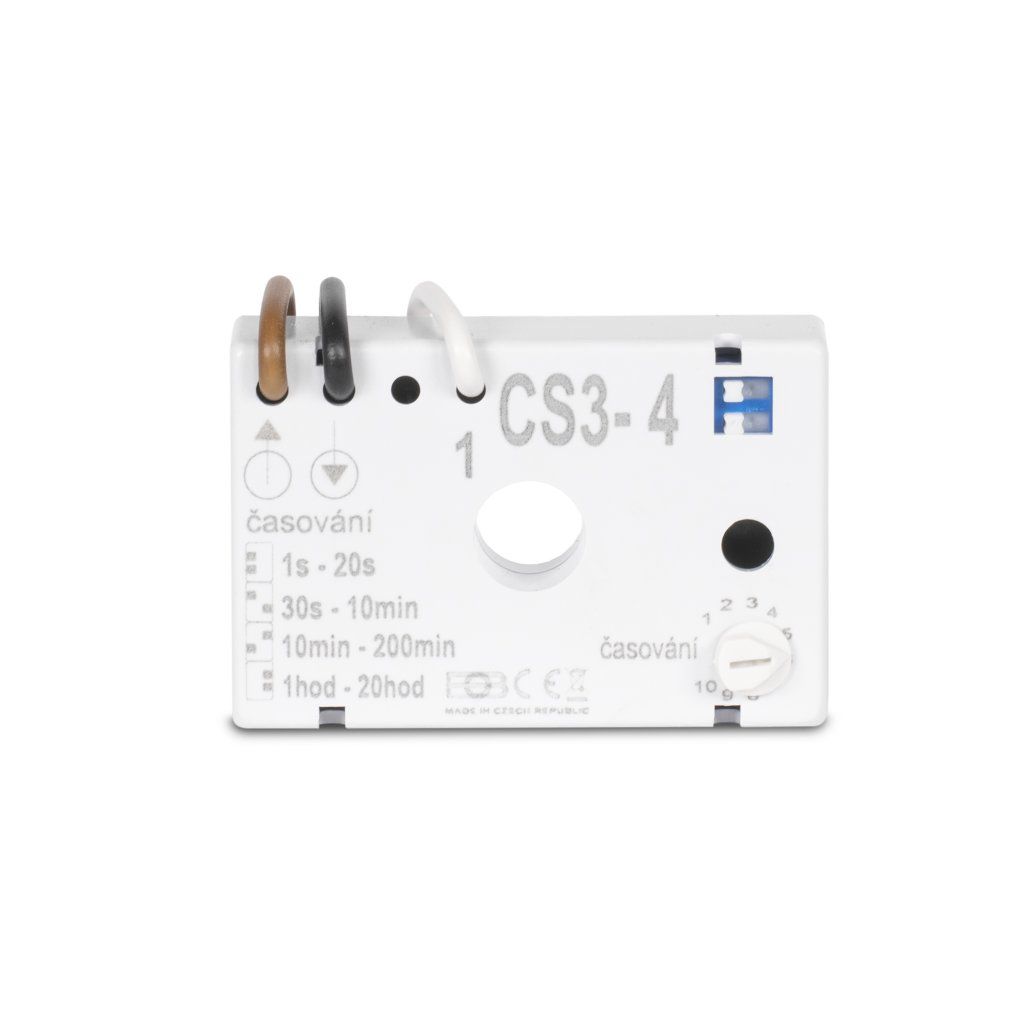

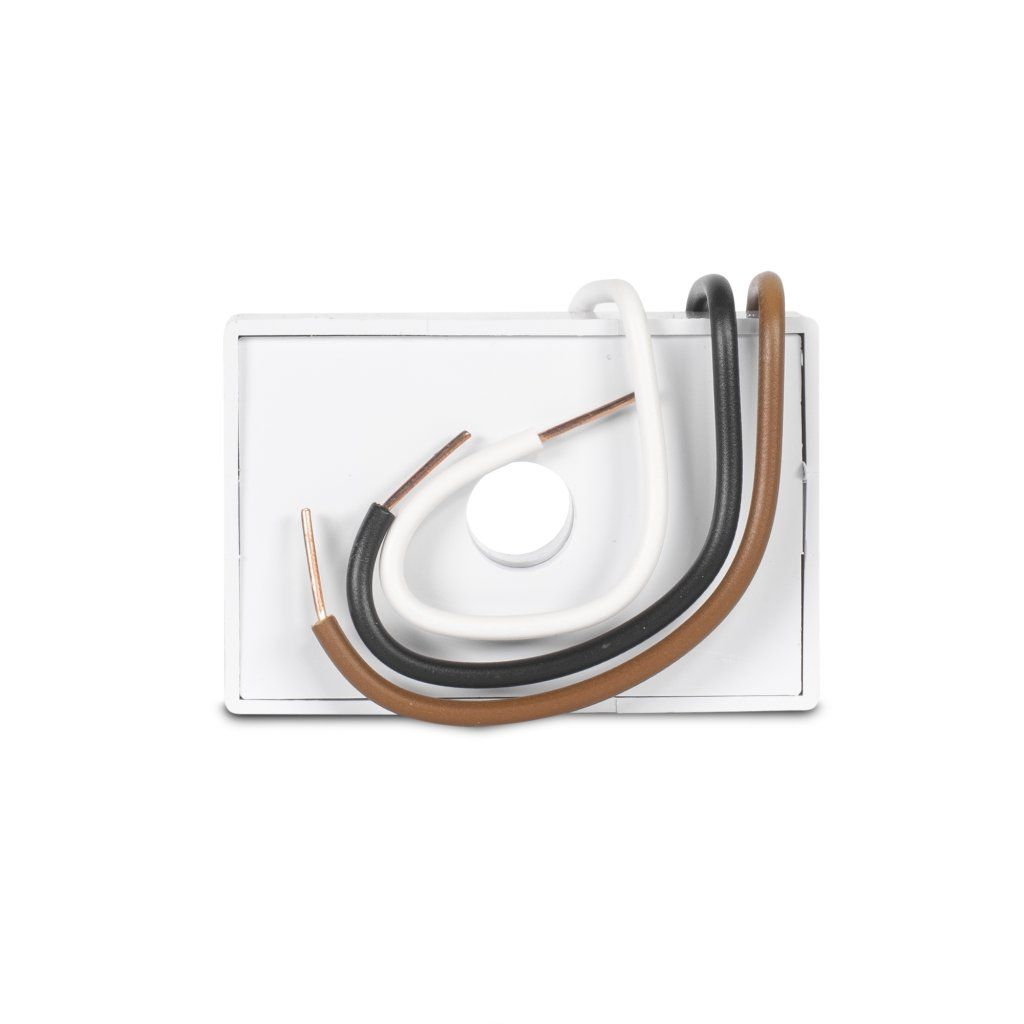

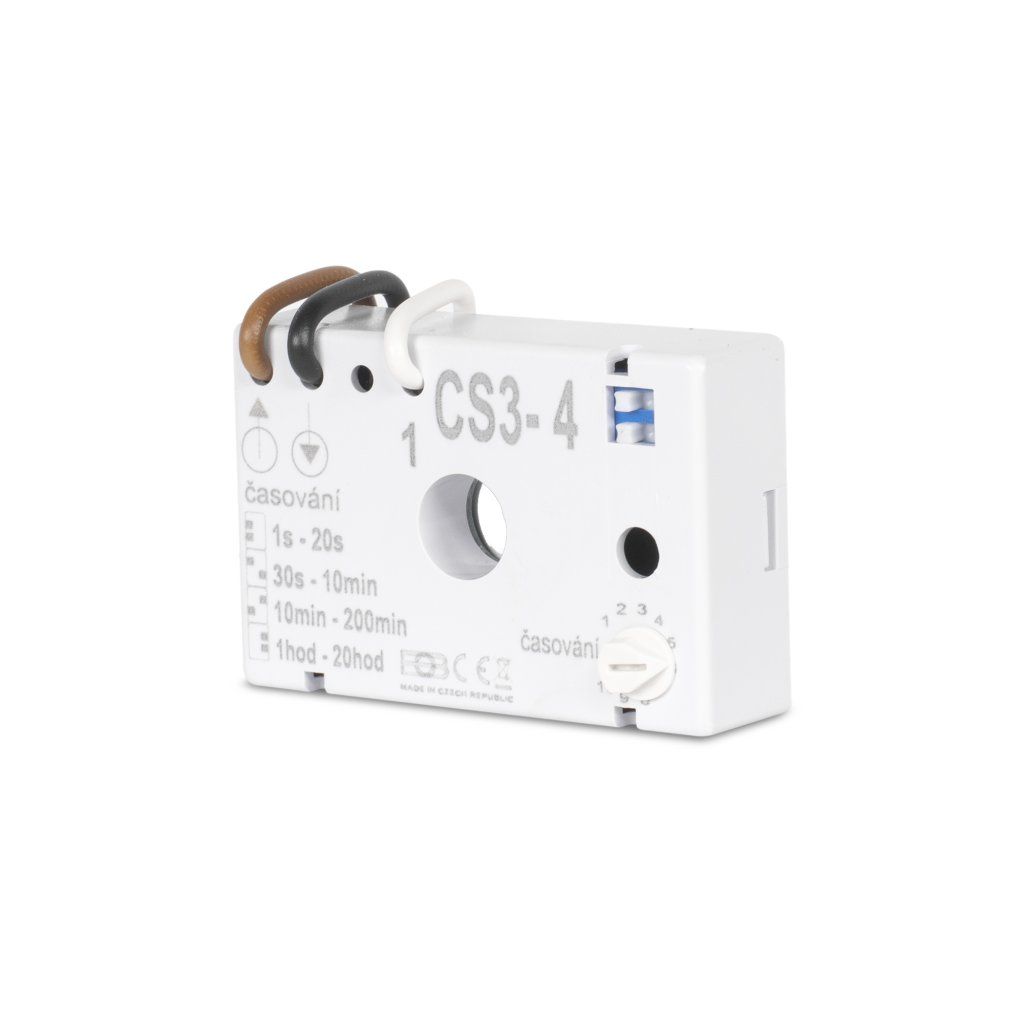

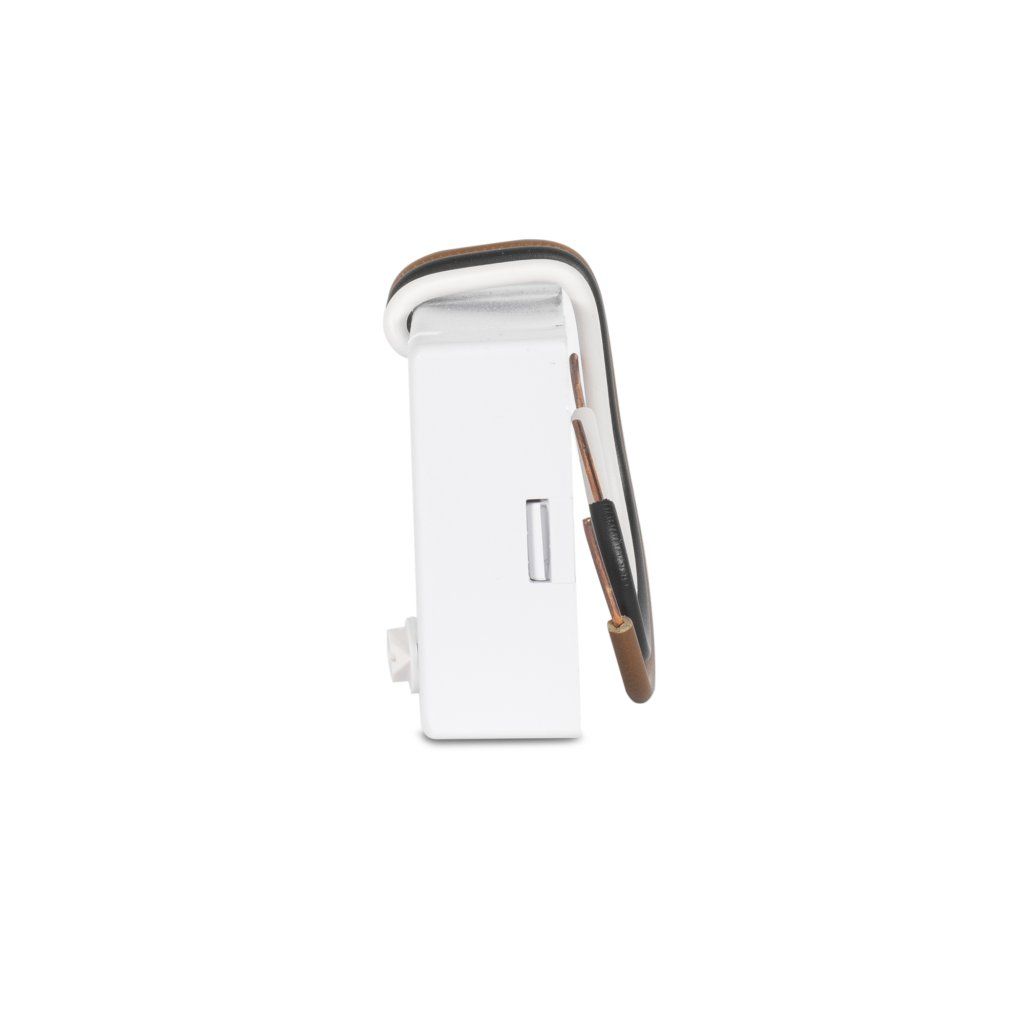

ELEKTROBOCK CS3-4 je elektronický časový spínač určený pro montáž pod vypínač do standardních elektroinstalačních krabic. Slouží k automatickému vypnutí připojeného zařízení po uplynutí nastaveného časového intervalu, což z něj činí ideální řešení například pro ventilátory, relé nebo další vhodné elektrické spotřebiče.

Zařízení umožňuje nastavení doby časování od 1 sekundy až do 20 hodin. Hrubé nastavení se provádí pomocí přepínače, přesné doladění pak integrovaným trimrem. Speciální elektronický obvod zajišťuje vysokou stabilitu nastaveného času a minimalizuje vliv změn teploty nebo napájecího napětí na jeho přesnost.

Po stisknutí ovládacího tlačítka dojde k okamžitému sepnutí připojené zátěže. Odpočítávání nastaveného času začne až po uvolnění tlačítka a po jeho uplynutí se zařízení automaticky vypne.

Hlavní výhody

• zpožděné vypnutí připojeného zařízení,
• nastavení času od 1 sekundy až do 20 hodin,
• vysoká stabilita časování,
• jednoduché nastavení pomocí přepínače a trimru,
• vhodné pro montáž pod vypínač,
• kompaktní rozměry pro snadnou instalaci.

Technické parametry

• Napájecí napětí: 230 V AC
• Nastavení času: 1 s až 20 h
• Odporová zátěž: 5 až 150 W
• Indukční zátěž: 5 až 50 VA
• Jmenovitý proud: 0,65 A
• Příkon: 0,5 W
• Spínací prvek: triak
• Maximální průřez vodičů: 0,5 mm²
• Provozní teplota: 0 až +50 °C
• Rozměry (š × v × h): 46 × 31 × 12 mm

Upozornění

Spínač není určen pro spínání LED svítidel, elektronických napájecích zdrojů ani stykačů. Pro správnou funkci je nutné dodržet doporučené typy zátěží a instalační podmínky stanovené výrobcem.

ELEKTROBOCK CS3-4 představuje spolehlivé řešení pro automatické časové řízení elektrických zařízení, kde je požadováno přesné a stabilní zpožděné vypnutí.
