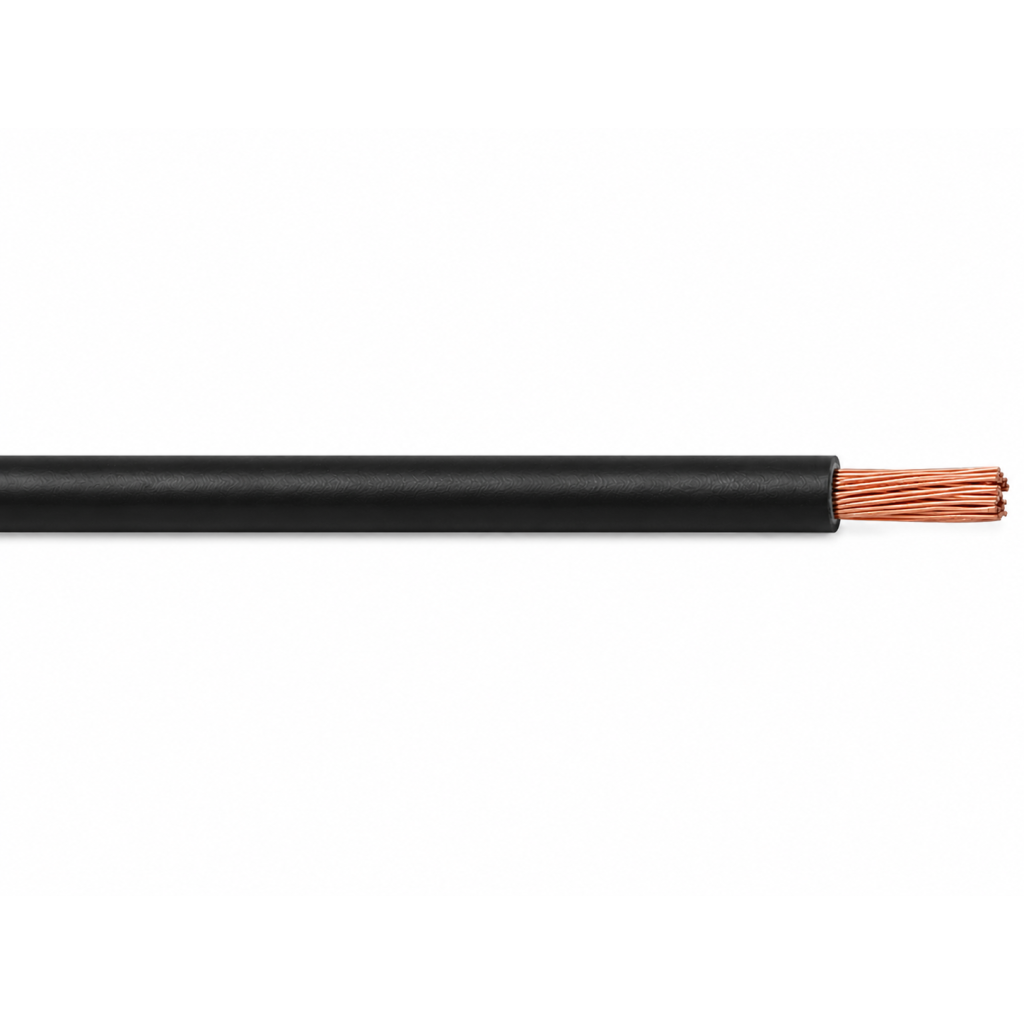

Vodič CYA 1 mm² H05V-K černý – měděný, jemně laněný
Kód: 122Detailní popis produktu
Vodič CYA 1 mm² H05V-K, černá
Vodič CYA má jádro z jemného měděného lanka třídy 5 a PVC izolaci. Je ohebný, snese otřesy a hodí se všude, kde se vodič ohýbá nebo pohybuje. Průřez 1 mm² se hodí pro ovládací obvody, propojování v rozvaděčích a vnitřní zapojení svítidel. Černá izolace značí fázový vodič, obvykle L2. Jmenovité napětí je 300/500 V. Vnější průměr je kolem 2,7 mm. Harmonizované označení je H05V-K.
✓ K čemu se hodí
- propojování přístrojů v rozvaděčích
- ovládací obvody a propojování v rozvaděčích
- fázový vodič, obvykle L2
- místa s otřesy a pohybem, například propoj na dveře rozvaděče
- šroubové svorky s nalisovanou dutinkou
✗ Kde už nestačí
- ochranný vodič – na ten použijte výhradně zelenožlutý vodič
- vedení volně bez trubky nebo lišty a přímo pod omítkou – zvolte kabel s pláštěm, například CYKY
- uložení do země nebo venku – zvolte kabel CYKY
- bezšroubové svorky bez dutinky – použijte dutinku nebo jednodrátový CY
Proč lanko do dutinky
Jemné lanko se pod šroubem svorky rozplácne a spoj se časem uvolní. Proto se na konec vodiče CYA nalisuje dutinka. Spoj pak drží pevně a do bezšroubové svorky jde vodič zasunout bez rozcuchání pramínků.
Časté dotazy
Co znamená H05V-K?
H znamená harmonizovaný typ, 05 jmenovité napětí 300/500 V, V izolaci z PVC a K jemně laněné jádro pro pevné uložení. Česky se mu říká CYA.
Můžu vodič uložit přímo do omítky?
Ne. Jednožilové vodiče CY a CYA patří do trubek, lišt nebo rozvaděčů. Přímo pod omítku se ukládá kabel s pláštěm, například CYKY.
Při jaké teplotě se smí pokládat?
PVC izolace v mrazu křehne, proto se vodič pokládá a ohýbá při teplotě nejméně +5 °C.
Svorky, dutinky, trubky a další příslušenství k vodiči najdete v sekci Související produkty.
Doplňkové parametry
| Kategorie: | Ohebné vodiče |
|---|---|
| Záruka: | 2 roky |
| EAN: | 8595067582115 |
| Barva pláště: | Černá |
| Izolace žil: | PVC |
| Materiál vodiče: | Měď |
| Max. provozní teplota vodiče (°C): | 70 |
| Min. teplota pokládky a manipulace (°C): | 5 |
| Průřez vodiče (mm²): | 1 |
| Vnější průměr cca (mm): | 2,7 |
| Jmenovité napětí U (kV): | 5 |
| Jmenovité napětí UO (kV): | 300 |
| Typ vodiče: | CYA |
| Třída vodiče: | Třída 5 (jemné lanko) |
| Kód dodavatele: |
