Ekvipotenciální svorkovnice na DIN lištu EQ03 100 kA ELCON Krátký popis

Detailní popis produktu

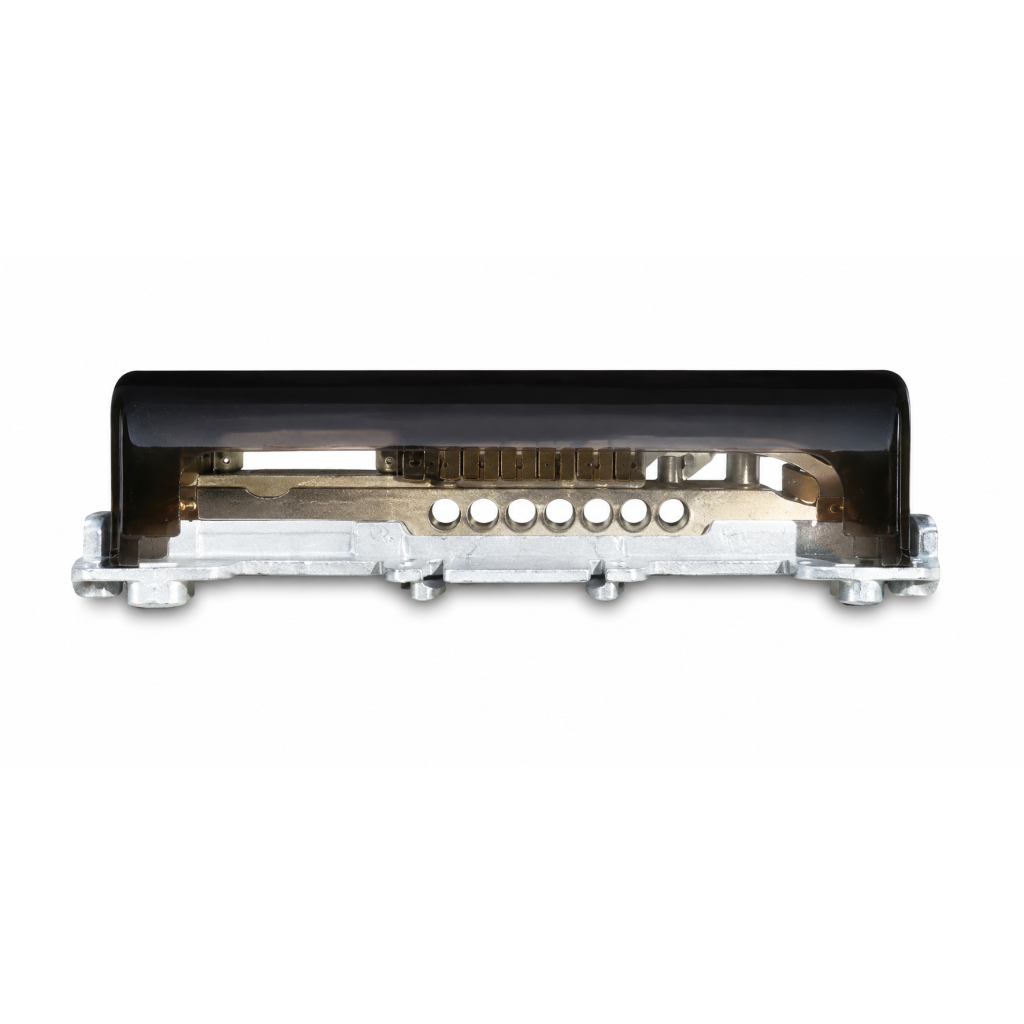

Ekvipotenciální svorkovnice ELCON EQ03 je určena pro hlavní i doplňující pospojování a vyrovnání potenciálů v elektrických instalacích. Splňuje požadavky norem ČSN 33 2000-4-41, ČSN 33 2000-5-54 a ČSN EN 62305 pro ochranu před bleskem, díky čemuž je vhodná pro domovní, komerční i průmyslové rozvaděče.

Svorkovnice umožňuje připojení 7 plných nebo laněných vodičů do průřezu 25 mm², jednoho kruhového vodiče o průměru 8–10 mm a průřezu až 50 mm² a jednoho plochého vodiče do rozměru 30 × 4 mm nebo kruhového vodiče do 50 mm². Konstrukce je navržena pro spolehlivé propojení ochranných a uzemňovacích vodičů.

Kontaktní lišta z poniklované mosazi zajišťuje výbornou elektrickou vodivost a vysokou odolnost proti korozi. Šrouby a přítlačné příložky jsou vyrobeny z galvanicky pozinkované oceli. Svorkovnice odolává bleskovým proudům až 100 kA a lze ji jednoduše upevnit na DIN lištu 35 mm, a to podélně i příčně.

Technické parametry

• Výrobce: ELCON
• Typ: EQ03
• Použití: Ekvipotenciální pospojování a vyrovnání potenciálů
• Odolnost proti bleskovým proudům: 100 kA
• Připojení vodičů:
  • 7 × plný nebo laněný vodič do 25 mm²
  • 1 × kruhový vodič Ø 8–10 mm do 50 mm²
  • 1 × plochý vodič 30 × 4 mm nebo kruhový vodič Ø 8–10 mm do 50 mm²
• Materiál kontaktní lišty: Poniklovaná mosaz
• Materiál šroubů a příložek: Galvanicky pozinkovaná ocel
• Montáž: DIN lišta 35 mm (podélně i příčně)
• Rozměry: 175 × 51 × 45,5 mm
